Доводчики — это механизмы, отвечающие за автоматическое закрытие двери. Информация, которая будет дана ниже, заинтересует тех, кто стоит перед выбором надежного механизма.
Бренды, которым доверяем
Доводчики немецких производителей ECO, Geze, Dorma — сочетание надежности, долговечности и дизайнерской мысли. Используя инновационные разработки, компании выпускают товары, которые обеспечат надежным открыванием-закрыванием двери.
Для быстрого ориентирования потребителей в продукции, бренды логически поделены на сегменты:
- Бренд ELEMENTIS объединяет товары econom- и standart-класса. Elementis - это качественные решения для окон и дверей, прежде всего, по доступным ценам. Контроль качества поставляемой продукции и особый способ покрытия изделий позволили занять на рынке свою нишу. География заводов не ограничивается Китаем, фурнитура под этим брендом выпускается фирмой Vorne в Турции уже порядка 10 лет, также появляются производства в России.
- Бренд MAXBAR объединил продукты Premium-класса. Продукция MAXBAR — это товары известных компаний, как Geze, Dorma и пр., выпускаемые на их заводах под совершенно новой торговой маркой. MAXBAR создан специально с целью объединить всю фурнитуру премиального сегмента под одним брендом для формирования качественного предложения потребителям. Вся продукция имеет международные сертификаты на соответствие стандартам. MAXBAR в мире фурнитуры — это синоним словам: дорого, качественно, на века.

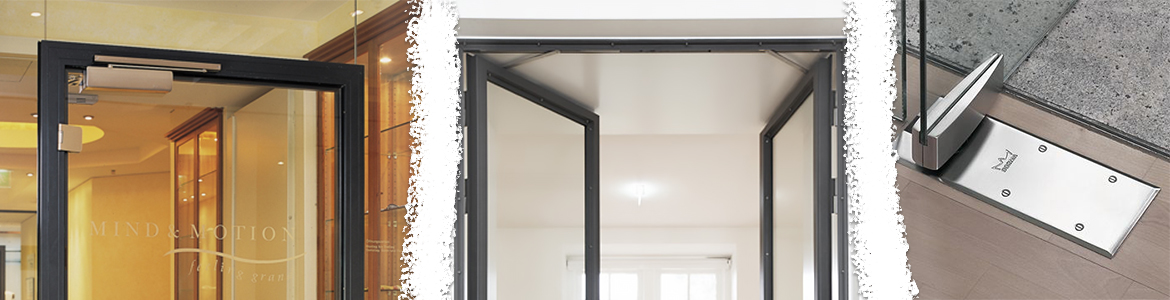

Сами механизмы бывают напольными, верхними и скрытыми.
Типы открывания и особенности монтажа
Установить доводчик может любой человек, обладающий простыми навыками обращения с инструментом. Установка в большинстве случаев проводится по шаблону. По нему делается разметка, а по разметке проводится засверливание под крепеж. После монтажа производится регулировка винтов и скорости закрывания. У многих механизмов предусмотрены 2 варианта скорости. В конце также возможно развитие по двум сценариям: происходит либо дожим дверного полотна с усилием, либо его еще большее замедление. Не допускается установка на неровные поверхности. Регулировочные винты следует смонтировать так, чтобы они смотрели в сторону петель. Монтаж желательно не проводить вне помещения, где велики перепады температур.
Следует учесть, что элемент будет корректно работать только на двери без перекосов и с полотном, навешенным на качественную фурнитуру - дверные петли.
Практически любой доводчик может устанавливаться по обе стороны двери и подходит как для правосторонних, так и для левосторонних дверных полотен.
В каталоге присутствуют механизмы с тремя типами тяг:
- рычажной
- скользящей
- тяга с фиксацией
В моделях с рычажной тягой закрывание осуществляется при помощи тяги в виде складного колена. Закрепив доводчик с тягой этого типа по следующей схеме, она гарантированно прослужит не один год:
- произвести стандартные процедуры: разметку и сверление по шаблону
- зафиксировать корпус с рычагом при помощи крепежа
- закрепить рычаг на корпусе
При закрытых дверях, со стороны петель, между плечом рычага и плоскостью двери должен быть угол в 90°. Именно в таком положении пружина, которая работает в доводчике, находится в инертном, сжатом положении и не испытывает нагрузки.
- отрегулировать винты на корпусе
- выбрать нужную скорость движения при закрытии, закручивая либо выкручивая винт, избегая при этом слишком резких перепадов между диапазонами
Изменения скорости двери уже ощутимы при поворачивании винта даже на четверть от полного оборота, поэтому не стоит их выкручивать полностью, т.к. он может выпасть, что приведет к утечке масла и поломке доводчика.
Торчащее перпендикулярно колено не добавляет красоты, и, с точки зрения дизайна, поэтому можно выбрать другой вид тяги.
Сила давления при открытии двери с доводчиком, оборудованным скользящей тягой, передается через направляющую. При этом свободный край рычага «ходит» по скользящему каналу. При выборе такого вида тяги, предпочтение стоит отдать кулачковой технологии, которая позволяет открывать створки с минимумом усилий.
Монтаж элементов с тягой скользящего типа может проводиться по следующим схемам:
- только на дверную коробку с противоположной от навесов стороны
- только на дверное полотно со стороны дверных навесов
- со стороны навесов на коробку или с противоположной от них стороны на само полотно
- допускаются все виды монтажа
Доводчик с фиксацией это относительно новый механизм. Их устанавливают, чтобы обеспечить использование без задержек на открытие-закрытие. Такие механизмы необходимы в торговых центрах, на вокзалах, местах, где периодически появляется большое скопление людей или люди с ограниченными возможностями (от человека с занятыми руками до инвалида–колясочника).
Угол фиксации может быть с заводскими настройками, а может устанавливаться самостоятельно, причем как в заданном диапазоне, обычно, от 110 до 180 градусов, так и произвольно. При сверлении отверстий, как и в первых двух случаях, используют шаблон. Корпус и рычаг закрепляют с соблюдением геометрии. Устанавливают градус фиксирования, если он не определен заводом-изготовителем — проводят необходимые регулировки.
Фиксацию проверяют в положении «открыто». Для этого дверь отводится на больший, чем установлено, угол — должен сработать стопор. Для обратного закрытия, створку еще немного приоткрывают и отпускают, при этом рычаги приходят в движение и она захлопывается.
Для механизма с фиксацией недопустимо применять силу для закрытия.
Подбор мощности
Основной критерий при выборе доводчика — его мощность. Чем больший вес имеет дверь, чем она шире и чем больше существует дополнительных факторов, тем более высокого класса потребуется механизм.
В Европейских Нормах (EN) усилие, которое прилагает пружина в доводчике, характеризуется цифрами от 1 до 7. Чем выше цифра, тем большее усилие может оказать доводчик. Для каждого EN предусмотрены максимальные ширина и вес двери, в расчет берутся некоторые рабочие моменты:
- возможное завышенное трение в петлях
- слишком большая толщина уплотнителя
- слишком тугой ход фалевой защелки
- температурные режимы
Для долгой службы доводчика надо учесть все параметры. Чтобы подобрать мощность механизма в соответствии с рекомендациями изготовителей, надо использовать таблицу значений EN. В таблице на пересечении линий с параметрами двери, такими как вес и ширина створки, определяется усилие.
Нюансы маркировки доводчиков
Часто в моделях standart и premium класса можно встретить вариант маркировки — EN 2-4, например ECO Schulte TS-31 EN1-3.Эти цифры указывают на то, что в моделе есть плавная регулировка в заданном диапазоне от EN 1 до EN 3. Эти механизмы, конечно, дороже, но зато регулировка двери будет точной.
Обозначение усилия закрытия в виде цифр через дробные линии, как пример у DORMA TS 68 EN2/3/4, означает, что доводчик на указанные значения устанавливается постепенно, путем перемещения рычага и/или корпуса доводчика на дверях.
Обозначение класса одной цифрой, как например у Elementis 603 EN3, чаще встречается в недорогих моделях. К ним должна прилагаться схема, с вариантами установки, или шаблон производителя, который позволит точно определить место для корпуса и тяги и соблюсти EN.
Эксплуатация доводчиков
Основные эксплуатационные правила можно свести к следующему списку:
- Во время работы не допускается разборка доводчика, это очень опасно, т.к. внутри находится под напряжением мощная пружина
- Шарнир рычага не стоит разъединять
- Каждый месяц стоит следить за крепостью затяжки крепежа
- Дверь с установленным доводчиком, нельзя закрывать с усилием
- Дверному доводчику необходима сезонная, 2-4 раза в год, регулировка. Применяется при этом один из трех методов: смещение доводчика на двери относительно петель; разворот узла крепления рычага; предварительное сжатие пружины винтом.
Большой выбор доводчиков в значительной мере усложняет выбор покупателю, но при правильном подходе и владении информацией, такую фурнитуру можно выбрать.
